K11防水涂料是由有機材料和無(wú)機材料復合而成，該涂料兼有聚合物水泥防水涂料和無(wú)機防水堵漏材料兩類(lèi)材料的一些優(yōu)點(diǎn)。能在潮濕的多種材質(zhì)基面上直接施工，亦可用于舊瓷磚面表面拉毛，具有抗裂性、耐水性、耐候性、耐久性?xún)?yōu)異，無(wú)毒、無(wú)害、無(wú)污染、施工簡(jiǎn)單，工期短。在K11防水涂料施工過(guò)程中，往往會(huì )出現這樣那樣的問(wèn)題，那么日常防水中常見(jiàn)的問(wèn)題都有哪些？遇到這樣的問(wèn)題我們又該如何解決？

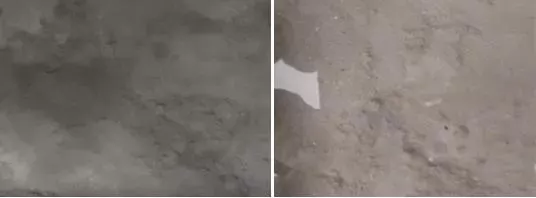

一、防水涂膜出現起粉現象
原因分析：
一般是由于出現了堆料很厚的情況，在沒(méi)有完全干燥透的情況下，乳液沒(méi)有形成完整涂膜，較少的水泥基材料水化不能完全固定填料導致起粉現象出現。
解決方法：
1、對陰角及時(shí)清理流墜物料
2、耐心等待防水層完全干燥后逐次涂刷至足夠厚度

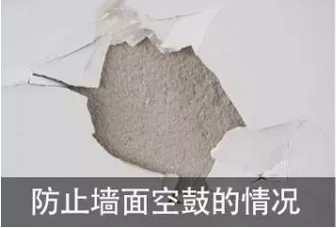

二、K11防水涂料與基層粘接不牢現象（掉磚現象）
原因分析：
一般情況是基層處理太差，很疏軟的基層（如加氣磚、輕質(zhì)墻體、劣質(zhì)砂漿基層），浮灰、細砂粒很多，強度很低；這會(huì )導致防水層容易出現脫皮現象，而貼磚后，因承受不住磚的重量而從防水層脫落。
解決方法：
1.基層應堅實(shí)、平整、無(wú)起砂、無(wú)空鼓、無(wú)裂縫
2.對于基層有浮漿、雜塵、凹凸不平、尖銳物等現象，需要進(jìn)行修補抹平處理
三、K11防水涂料閉水起泡現象
原因分析：
其一，防水層之間起泡，這是因為表層防水層局部沒(méi)有干透，導致局部有漏水缺陷，滲入后，乳液膜吸水溶脹導致防水膜拉伸起鼓；
其二，防水層與基層之間起鼓，這是因為防水層粘接不好，基層內部濕氣過(guò)多，從而會(huì )給防水層一個(gè)滲透壓，導致粘結差的區域出現起鼓現象。
解決方法：
注意：為避免防水層之間起泡，一定要待上一道涂膜完全干燥后再進(jìn)行下一道涂膜的施工；防水層與基層之間起鼓，割掉起鼓部分，待潮氣散盡，重新補涂。
四、防水層出現開(kāi)裂
原因分析：開(kāi)裂分為細部開(kāi)裂和大面開(kāi)裂
其一，陰角、管根開(kāi)裂，這一般是因為立面的流掛導致防水層過(guò)厚，應力收縮很大，并且直角陰角結構導致應力無(wú)法釋放，從而使得拉力過(guò)大導致開(kāi)裂。
其二，大面開(kāi)裂，一般是因為基層不平整，有裂縫導致縫隙處堆料，過(guò)厚才會(huì )引起大面的開(kāi)裂，另外，對JS防水涂料，摻入水泥也極易導致開(kāi)裂現象出現；
解決方法：
1.對于陰陽(yáng)角、管根、地漏等細部節點(diǎn)部位，要做抹八字角或抹弧細部處理。
2.基層要堅實(shí)、平整、無(wú)起砂、無(wú)空鼓、無(wú)裂縫，對于基層有浮漿、雜塵、凹凸不平、尖銳物等現象，需要進(jìn)行修補抹平處理。

K11防水涂料使用小竅門(mén)

1、攪拌：先倒入液料，攪拌均勻后倒入粉料，用電動(dòng)攪拌器充分攪拌均勻；為了減小漿液中的氣泡，需要靜置幾分鐘再重復攪拌一次；
2、涂刷：基層應該充分潤濕但不能有明水，盡量減少浮灰。較好的基層潤濕即可，如加氣磚、輕質(zhì)墻體，劣質(zhì)砂漿基層等需進(jìn)行抹平處理。對陰角切記控制厚度，不能堆料。第一遍盡量薄涂，第二遍和第三遍正常涂刷；一定要前一遍完全干燥后再進(jìn)行下一道涂刷。

3、閉水：必須完全干燥后再做閉水試驗。

相關(guān)推薦

1、K11防水漿料

2、K11防水涂料施工中存在的問(wèn)題及解決方案

3、K11防水涂料選購四大誤區

4、防水涂料選購小知識
